Van bướm gang tay quay – Giải pháp đóng mở lưu chất hiệu quả cho hệ thống công nghiệp

Giới thiệu chung về sản phẩm:

Van bướm gang tay quay là một trong những loại van công nghiệp phổ biến, được ứng dụng rộng rãi trong nhiều hệ thống cấp thoát nước, xử lý nước thải, phòng cháy chữa cháy, công nghiệp hóa chất và nhiều lĩnh vực khác. Với thiết kế nhỏ gọn, dễ vận hành và độ bền cao, dòng van này đang ngày càng được nhiều doanh nghiệp tin tưởng lựa chọn.

Khác với van bướm gạt tay, van bướm tay quay (gear operated butterfly valve) sử dụng hộp số trợ lực (gearbox) kết hợp cùng vô lăng quay, giúp việc điều chỉnh trạng thái đóng/mở trở nên nhẹ nhàng và chính xác hơn, đặc biệt trong những hệ thống có kích thước đường ống lớn hoặc áp suất cao.

Thân van thường được làm bằng gang cầu, gang xám hoặc gang dẻo, kết hợp cùng gioăng làm kín bằng cao su EPDM, NBR hoặc PTFE tùy theo môi trường sử dụng. Nhờ vậy, van có khả năng làm việc ổn định, hạn chế rò rỉ và tăng tuổi thọ.

Với sự đa dạng về kích thước (DN50 – DN1200), kết nối mặt bích PN10/16, van bướm gang tay quay đáp ứng tối đa nhu cầu của nhiều hệ thống công nghiệp khác nhau.

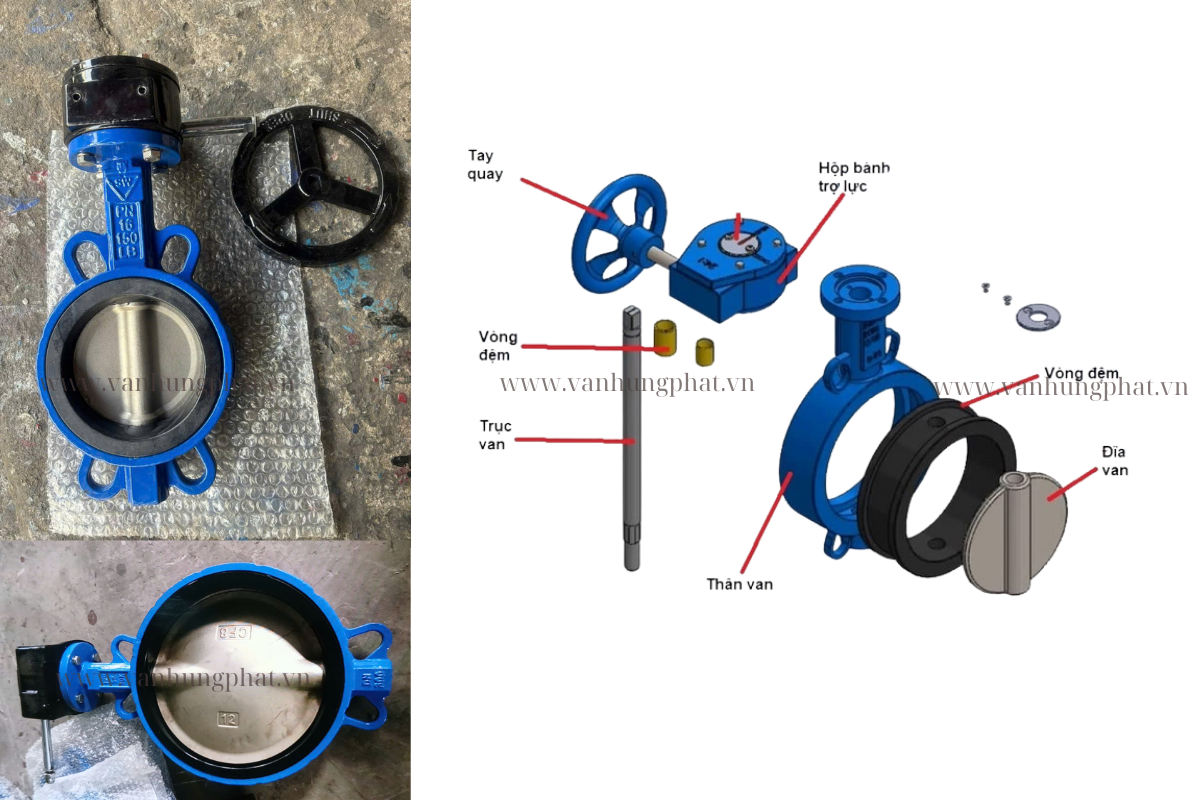

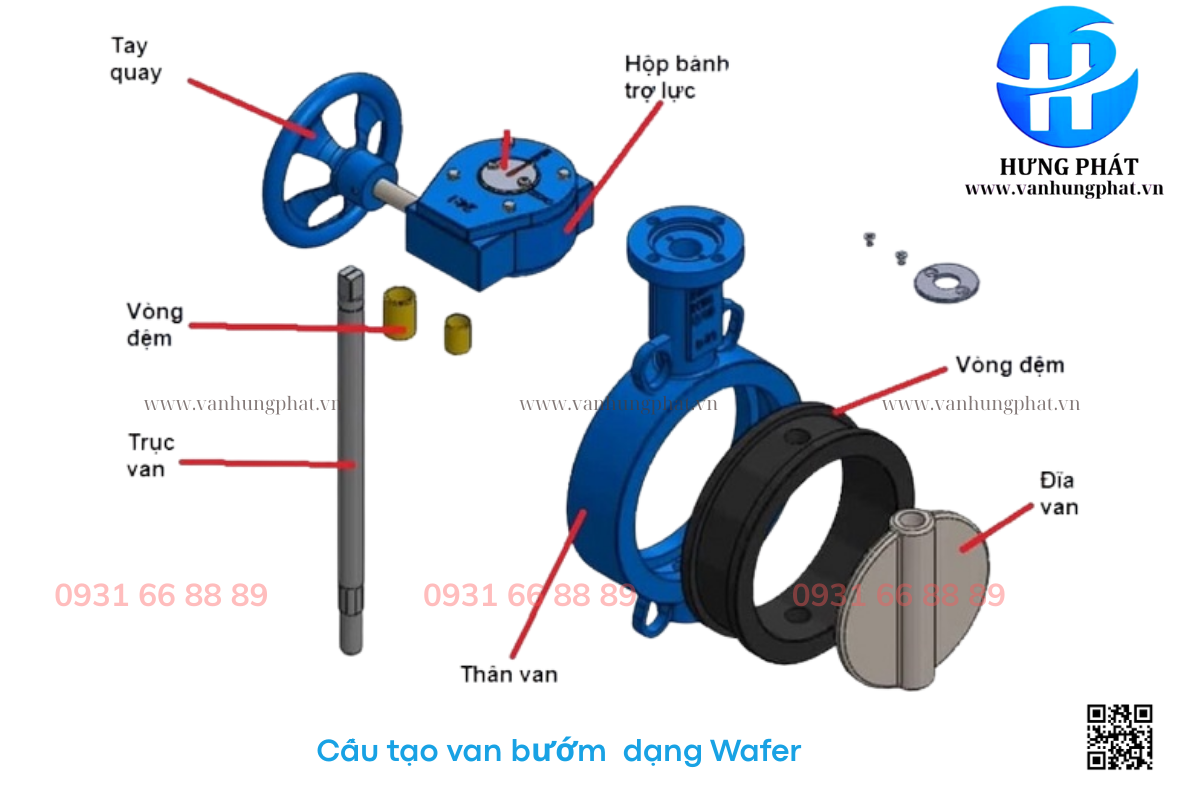

Cấu tạo chi tiết của van bướm gang tay quay

Cấu tạo của van bướm gang tay quay gồm các bộ phận chính:

• Thân van (Body): Đúc từ gang cầu hoặc gang dẻo, phủ sơn epoxy chống gỉ, bảo vệ van trong môi trường ẩm ướt.
• Đĩa van (Disc): Được làm từ gang hoặc inox, thiết kế dạng tròn mỏng giúp xoay linh hoạt để điều chỉnh dòng chảy.
• Trục van (Shaft/Stem): Thép không gỉ hoặc thép hợp kim, truyền động từ tay quay đến đĩa van.
• Gioăng làm kín (Seat): Cao su EPDM, NBR hoặc PTFE, đảm bảo kín khít, chống rò rỉ.
• Hộp số tay quay (Gearbox): Hỗ trợ vận hành bằng cơ chế quay vô lăng, giảm lực tác động, giúp người dùng dễ dàng đóng/mở van.

• Nhờ thiết kế khoa học và vật liệu bền bỉ, van bướm gang tay quay có khả năng hoạt động lâu dài trong điều kiện áp lực cao mà vẫn duy trì độ kín khít và hiệu suất ổn định.

•



  ---

  Nguyên lý hoạt động

  Nguyên lý hoạt động của van bướm tay quay khá đơn giản nhưng hiệu quả. Khi người vận hành xoay tay quay, hộp số sẽ truyền lực đến trục van, từ đó làm xoay đĩa van theo góc 0° – 90°.

• Khi đĩa van xoay vuông góc (90°) so với hướng dòng chảy → van mở hoàn toàn, lưu chất đi qua dễ dàng.
• Khi đĩa van xoay song song (0°) với dòng chảy → van đóng kín, ngăn chặn hoàn toàn lưu chất.
• Khi xoay ở các góc trung gian (10° – 80°) → van điều tiết lưu lượng theo nhu cầu.

• Cơ chế tay quay kết hợp hộp số giúp giảm lực thao tác đáng kể so với van bướm gạt tay. Điều này đặc biệt hữu ích cho các đường ống có kích thước lớn (DN200 trở lên) hoặc hệ thống có áp lực cao.

  Nhờ thiết kế đơn giản, nguyên lý hoạt động trực quan và dễ dàng điều chỉnh, van bướm gang tay quay trở thành lựa chọn tối ưu trong nhiều hệ thống yêu cầu đóng/mở và điều tiết lưu chất chính xác.

•



  ---

  Ưu điểm của van bướm gang tay quay

  So với nhiều dòng van khác, van bướm gang tay quay sở hữu nhiều ưu điểm vượt trội:

• Vận hành nhẹ nhàng: Nhờ cơ chế hộp số trợ lực, người dùng có thể dễ dàng đóng mở van mà không cần tốn nhiều sức.
• Độ bền cao: Thân van bằng gang cầu phủ epoxy chống ăn mòn, gioăng làm kín bằng cao su EPDM/NBR chịu được nhiệt độ và áp suất cao.
• Khả năng kín khít tốt: Thiết kế đĩa van kết hợp gioăng cao su giúp chống rò rỉ gần như tuyệt đối.
• Ứng dụng đa dạng: Sử dụng được cho nước sạch, nước thải, hóa chất, hệ thống PCCC, HVAC, thủy điện…
• Giá thành hợp lý: So với van inox hoặc van thép, van gang có chi phí thấp hơn nhưng vẫn đảm bảo chất lượng.
• Bảo trì dễ dàng: Cấu tạo đơn giản, ít chi tiết, dễ tháo lắp và bảo dưỡng.

• Chính những ưu điểm này khiến van bướm gang tay quay trở thành lựa chọn hàng đầu của nhiều doanh nghiệp trong lĩnh vực công nghiệp và dân dụng.

• Ứng dụng của van bướm gang tay quay

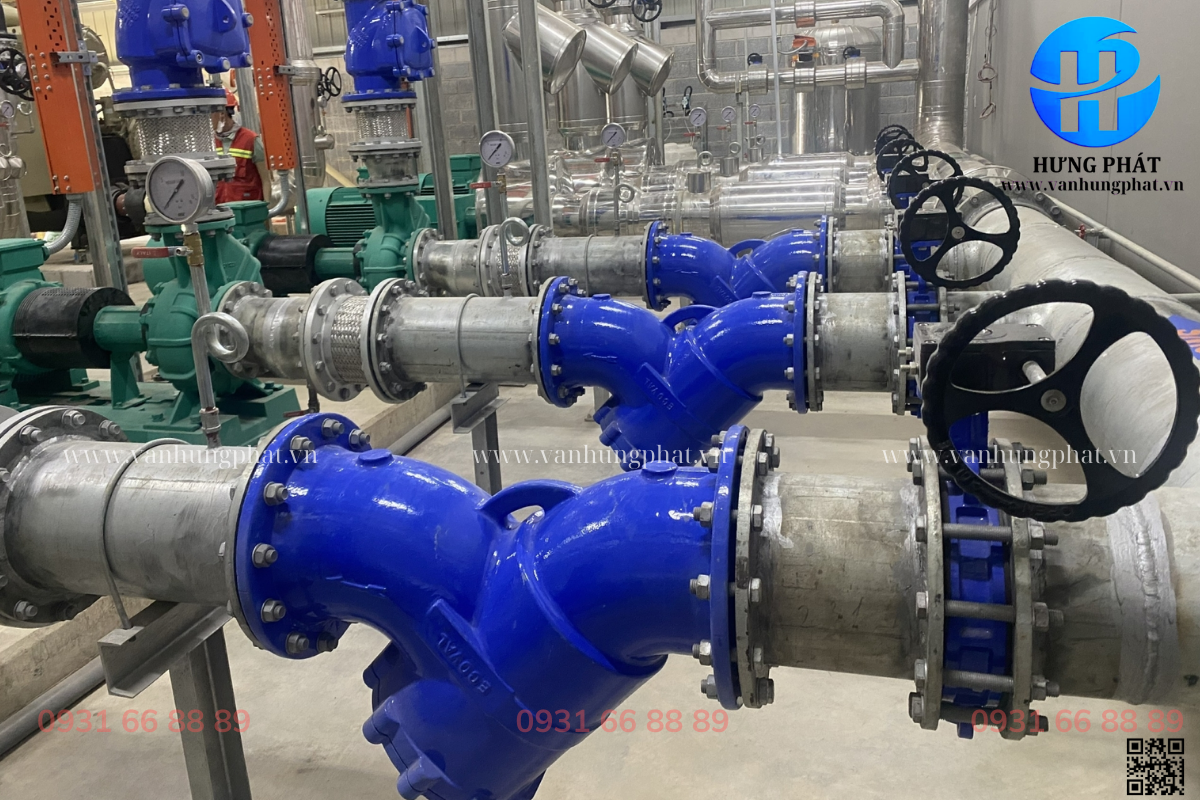

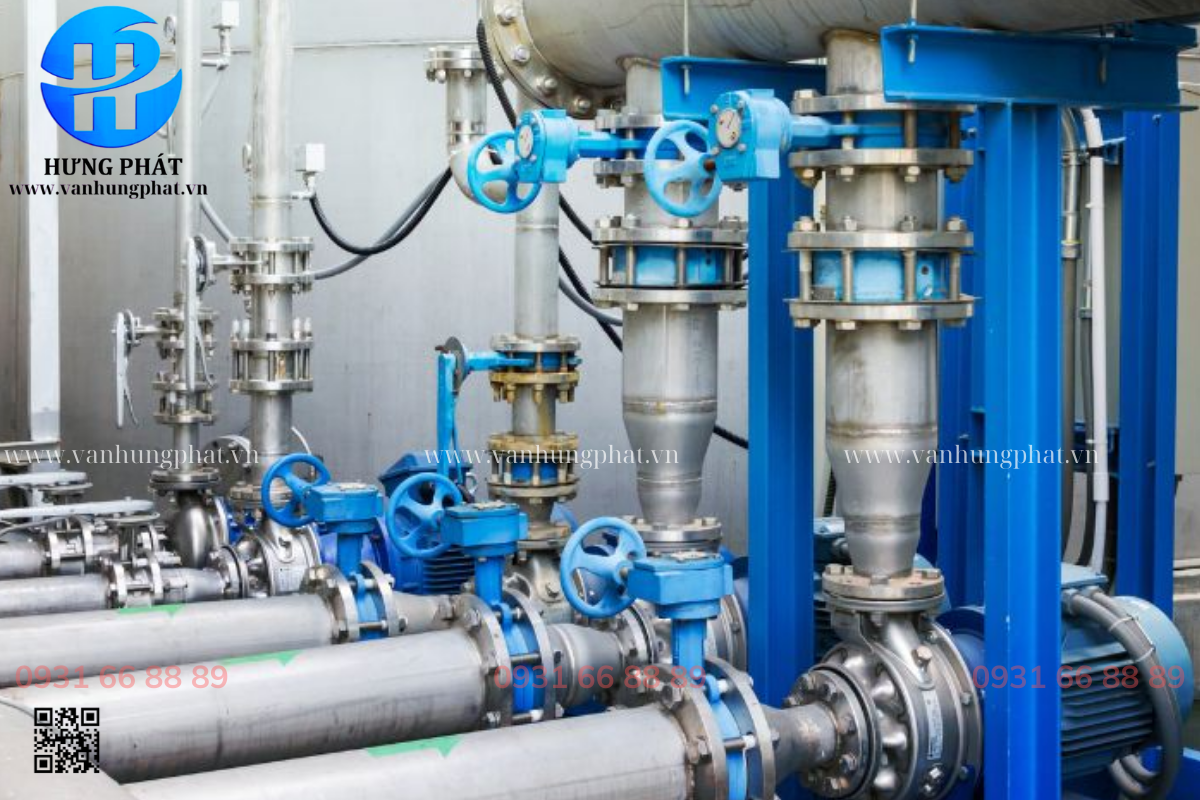

  Nhờ khả năng đóng/mở linh hoạt và độ bền cao, van bướm gang tay quay được ứng dụng rộng rãi trong nhiều ngành nghề:

•



• Hệ thống cấp thoát nước đô thị: Kiểm soát dòng chảy, chống rò rỉ.
• Xử lý nước thải: Đóng mở dòng chảy chứa tạp chất, bùn, nước thải công nghiệp.
• PCCC (Phòng cháy chữa cháy): Van bướm gang mặt bích thường được lắp đặt trong hệ thống đường ống chữa cháy.
• Công nghiệp hóa chất & thực phẩm: Dùng cho các chất lỏng có tính ăn mòn nhẹ.
• Hệ thống HVAC, tòa nhà cao tầng: Điều tiết nước lạnh, nước nóng trong các hệ thống điều hòa trung tâm.
• Nhà máy thủy điện, nhiệt điện: Kiểm soát dòng nước áp lực lớn.

• Với tính ứng dụng rộng rãi, van bướm gang tay quay trở thành một trong những sản phẩm quan trọng không thể thiếu trong các hệ thống công nghiệp hiện đại.

  ---

  Thông số kỹ thuật :

  Thông số	Giá trị
  Kích thước (Size)	DN50 – DN1200
  Áp suất làm việc	PN10/16
  Vật liệu thân van	Gang cầu, gang dẻo
  Vật liệu đĩa van	Gang cầu, inox
  Gioăng làm kín	EPDM, NBR, PTFE
  Nhiệt độ làm việc	-10°C đến +120°C
  Kiểu kết nối	Mặt bích tiêu chuẩn BS, JIS, DIN
  Cơ chế vận hành	Tay quay + hộp số
  Môi trường sử dụng	Nước sạch, nước thải, hóa chất nhẹ, PCCC

  Bảng thông số trên giúp khách hàng dễ dàng chọn lựa van bướm gang tay quay phù hợp với nhu cầu thực tế.

• Lý do chọn Hưng Phát là nhà cung cấp

  CÔNG TY TNHH XUẤT NHẬP KHẨU VAN CÔNG NGHIỆP HƯNG PHÁT là đơn vị phân phối van công nghiệp hàng đầu tại Việt Nam, chuyên nhập khẩu trực tiếp các dòng van bướm gang tay quay chất lượng cao, đầy đủ chứng chỉ CO-CQ.

  Khi chọn mua sản phẩm tại Hưng Phát, khách hàng nhận được:

• Hàng chính hãng – nguồn gốc rõ ràng: Cam kết nhập khẩu trực tiếp, không qua trung gian.
• Kho hàng lớn, đa dạng kích thước: Sẵn sàng đáp ứng đơn hàng số lượng lớn trong thời gian ngắn.
• Giá thành cạnh tranh: Trực tiếp nhập khẩu, không qua trung gian → giá luôn tốt nhất thị trường.
• Đội ngũ kỹ thuật chuyên môn cao: Tư vấn tận tình, hỗ trợ lắp đặt và bảo hành nhanh chóng.
• Bảo hành dài hạn: Chính sách bảo hành minh bạch, hậu mãi chu đáo.
• 5. Hưng Phát có cung cấp CO-CQ cho van bướm gang tay quay không?
• → Có, cam kết hàng chính hãng đầy đủ chứng từ xuất xứ.
