Van bướm điện – Giải pháp điều khiển dòng chảy thông minh, hiện đại trong công nghiệp

1. Giới thiệu chung về van bướm điện

Trong xu thế công nghiệp 4.0, việc tự động hóa hệ thống đường ống là nhu cầu tất yếu. Thay vì vận hành thủ công, nhiều doanh nghiệp lựa chọn van bướm điện – giải pháp điều khiển đóng mở và điều tiết dòng chảy bằng bộ truyền động điện (Electric Actuator).

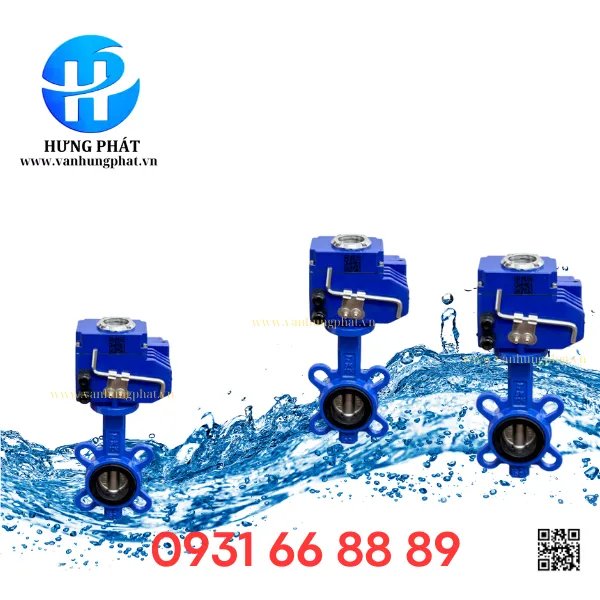

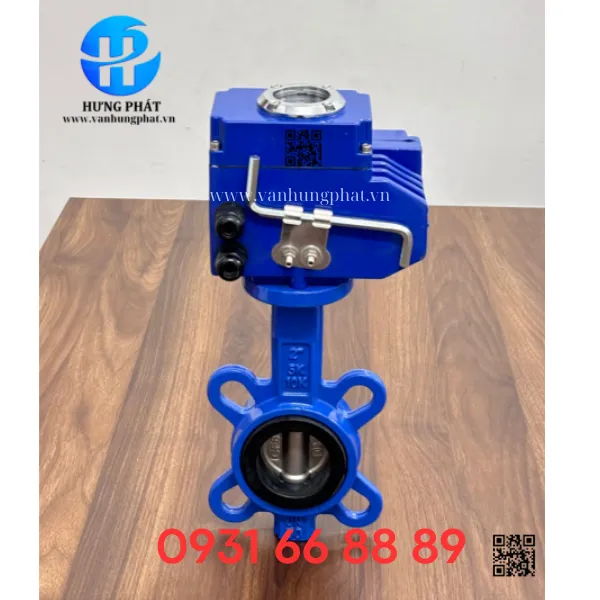

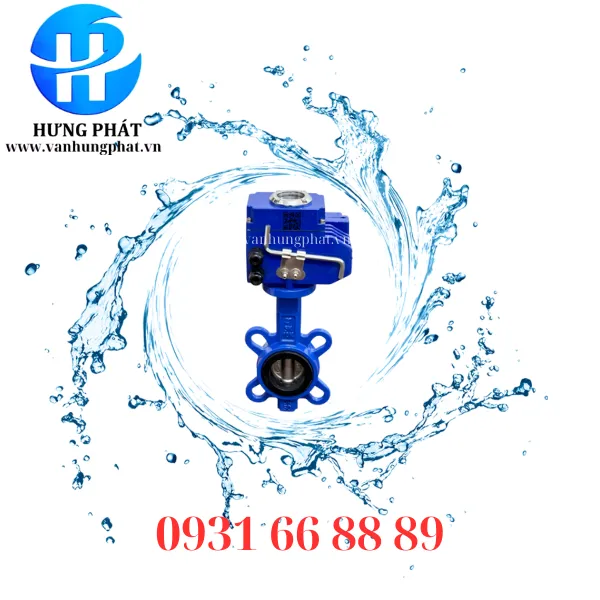

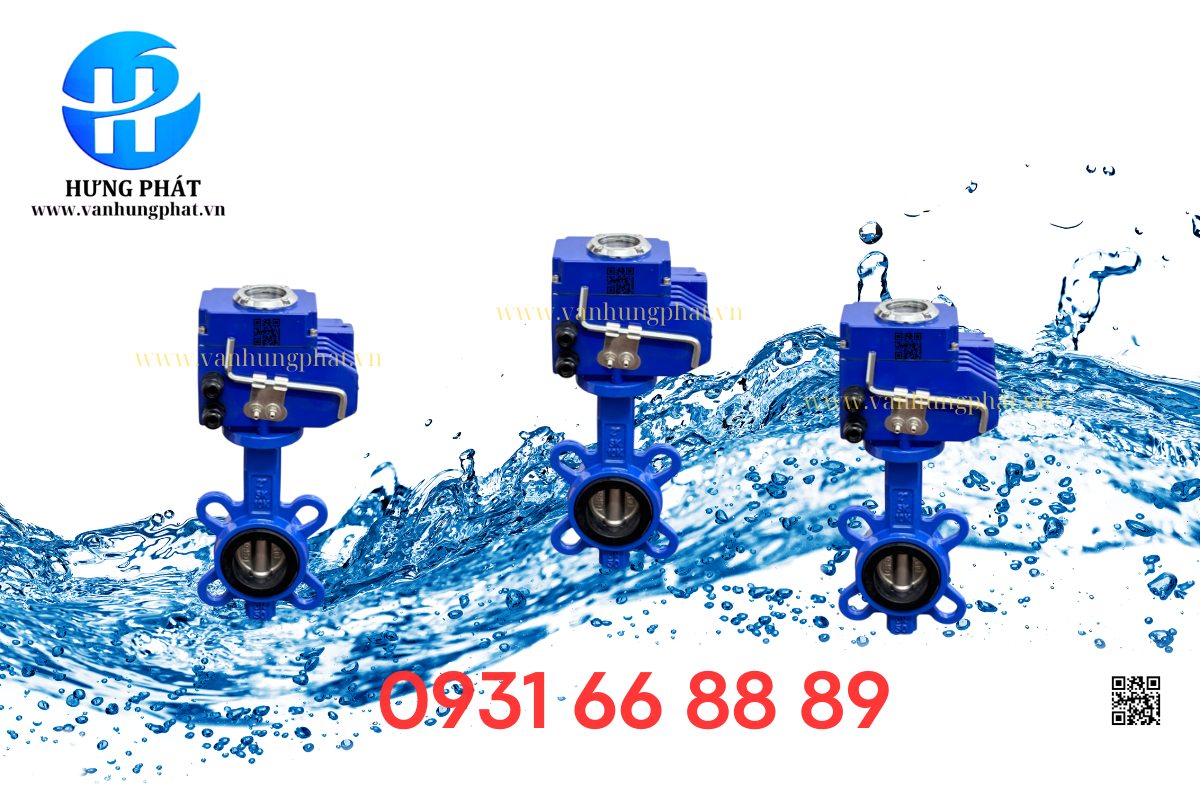

Van bướm điện (Electric Butterfly Valve) là loại van bướm được lắp kèm motor điện để thay thế thao tác tay gạt, tay quay truyền thống. Khi cấp nguồn điện, mô-tơ sẽ truyền lực xoay đến trục và đĩa van, giúp đóng – mở – điều tiết lưu lượng một cách nhanh chóng, chính xác và an toàn.

Van bướm điện ngày nay trở thành thiết bị quan trọng trong nhiều ngành: nước sạch, xử lý nước thải, HVAC, dầu khí, hóa chất, thực phẩm – dược phẩm, nhà máy điện, thủy lợi…

2. Cấu tạo chi tiết của van bướm điện

Một bộ van bướm điện hoàn chỉnh thường gồm 2 thành phần chính:

2.1. Thân van bướm

• Thân van: hình tròn, chế tạo từ các vật liệu phổ biến như gang, thép, inox, nhựa.

• Đĩa van (cánh bướm): dạng tròn, xoay quanh trục, làm nhiệm vụ chắn hoặc cho dòng chảy đi qua.

• Trục van: kết nối đĩa van với bộ truyền động.

• Gioăng làm kín: thường bằng EPDM, PTFE, Viton → giúp chống rò rỉ, chịu nhiệt và chịu hóa chất tốt.

• Thông số kỹ thuật van bướm điện

  Kích cỡ (Size)	DN50 – DN1200 (2” – 48”)
  Áp lực làm việc (Pressure rating)	PN10, PN16,JIS 10K ,150#
  Nhiệt độ làm việc (Working temperature)	-10°C đến 180°C (tùy vật liệu gioăng & thân van)
  Vật liệu thân van	Gang cầu (GGG40/50), Inox 304/316,
  Vật liệu đĩa (Disc)	Inox 304
  Vật liệu trục (Stem)	Inox 304/Thép hợp kim
  Vật liệu gioăng làm kín (Seat/Seal)	EPDM, NBR,
  Bộ truyền động điện (Actuator)	Kiểu ON/OFF hoặc Tuyến tính (Modulating)
  Điện áp điều khiển	AC 220V, AC 380V, DC 24V/48V
  Tín hiệu điều khiển	ON/OFF hoặc tuyến tính (4-20mA, 0-10V)
  Tốc độ đóng mở	10 – 60 giây (tùy loại và kích thước)
  Tiêu chuẩn kết nối	Wafer, Lug, Mặt bích (Flange) theo tiêu chuẩn JIS, DIN, ANSI

2.2. Bộ truyền động điện (Electric Actuator)

• Động cơ điện: có thể dùng điện áp 220V, 380V (AC) hoặc 24V, 48V (DC).

• Bộ giảm tốc: giúp hãm lực, tạo moment xoắn đủ lớn để đóng mở van.

• Bảng mạch điều khiển: nhận tín hiệu từ PLC, SCADA, hoặc công tắc ON/OFF.

• Công tắc hành trình: giới hạn góc mở, tránh quá tải.

• Cơ cấu vận hành bằng tay: sử dụng khi mất điện.

💡 Điểm nổi bật: Van bướm điện cho phép hiển thị trạng thái mở/đóng trực quan, dễ dàng giám sát trong hệ thống.

3. Nguyên lý hoạt động của van bướm điện

Van bướm điện vận hành theo cơ chế:

• Khi cấp điện, động cơ quay → truyền chuyển động qua hộp số → làm trục van và đĩa xoay.

• Góc quay từ 0° – 90°:

  • 0°: Van đóng hoàn toàn, chặn dòng chảy.

  • 90°: Van mở hoàn toàn, cho dòng chảy đi qua tối đa.

  • Góc trung gian: Van điều tiết lưu lượng theo yêu cầu.

• Khi mất điện, van có thể:

  • Giữ nguyên trạng thái.

  • Hoặc được điều khiển thủ công bằng tay quay.

⚙️ Lợi thế của van bướm điều khiển điện là vận hành êm ái, ổn định, chính xác và an toàn tuyệt đối.

4. Phân loại van bướm điện

4.1. Theo chế độ điều khiển

• Van bướm điện ON/OFF: chỉ có 2 trạng thái đóng/mở hoàn toàn.

• Van bướm điện tuyến tính (Modulating): điều chỉnh góc mở theo tín hiệu 4-20mA hoặc 0-10V, dùng trong hệ thống điều tiết lưu lượng chính xác.

4.2. Theo vật liệu chế tạo

• Van bướm điện gang: phổ biến, dùng cho cấp thoát nước, HVAC.

• Van bướm điện inox: chống ăn mòn, thích hợp môi trường hóa chất, thực phẩm, dược phẩm.

• Van bướm điện nhựa: nhẹ, chịu hóa chất loãng, ứng dụng trong xử lý nước, phòng thí nghiệm.

4.3. Theo kiểu kết nối

• Van bướm điện wafer (kẹp giữa hai mặt bích): nhỏ gọn, dễ lắp đặt.

• Van bướm điện lug (có tai bích): thuận tiện khi cần tháo lắp từng đoạn đường ống.

• Van bướm điện mặt bích (flanged): chắc chắn, chịu áp lực lớn.

5. Ưu điểm và nhược điểm của van bướm điện

Ưu điểm

✔️ Tự động hóa, giảm nhân công vận hành.
✔️ Điều khiển từ xa, kết nối PLC, SCADA.
✔️ Đóng mở chính xác, an toàn.
✔️ Đa dạng vật liệu, đáp ứng nhiều môi trường làm việc.
✔️ Tuổi thọ cao, ít bảo trì.

Nhược điểm

❌ Giá thành cao hơn van bướm tay gạt/tay quay.
❌ Thời gian đóng mở chậm hơn van bướm khí nén.
❌ Yêu cầu nguồn điện ổn định.

6. Ứng dụng thực tế của van bướm điện

Van bướm điện được ứng dụng rộng rãi trong:

• Hệ thống cấp thoát nước: nhà máy nước, trạm bơm, thủy lợi.

• Hệ thống HVAC: điều hòa không khí, làm mát công nghiệp.

• Ngành hóa chất – dầu khí: dẫn lưu chất ăn mòn, độc hại.

• Ngành thực phẩm – dược phẩm: yêu cầu sạch sẽ, chống nhiễm khuẩn.

• Nhà máy điện: thủy điện, nhiệt điện, hơi nước công nghiệp.

7. Cách lựa chọn van bướm điện phù hợp

Để chọn van bướm điện tốt nhất, cần chú ý:

• Môi trường làm việc: chọn vật liệu gang, inox, nhựa phù hợp.

• Điện áp: AC 220V, 380V hay DC 24V tùy hệ thống.

• Kiểu kết nối: wafer, lug, hay mặt bích.

• Chức năng điều khiển: ON/OFF hoặc tuyến tính.

• Thương hiệu – nhà cung cấp: chọn đơn vị uy tín, CO-CQ rõ ràng.

• Bảng so sánh van bướm điện ON/OFF và tuyến tính

  Tiêu chí	Van bướm điện ON/OFF	Van bướm điện tuyến tính (Modulating)
  Nguyên lý hoạt động	Đóng hoặc mở hoàn toàn (0° hoặc 90°)	Có thể điều chỉnh góc mở theo tín hiệu điều khiển (4-20mA, 0-10V)
  Chức năng	Chỉ đóng – mở, không điều tiết được lưu lượng trung gian	Điều tiết chính xác lưu lượng, áp suất, tốc độ dòng chảy
  Ứng dụng	Hệ thống chỉ cần đóng/mở: cấp thoát nước, PCCC, hệ thống bồn chứa	Hệ thống yêu cầu kiểm soát lưu lượng: HVAC, xử lý nước, hóa chất, dược phẩm
  Độ phức tạp	Cấu tạo đơn giản, dễ lắp đặt, dễ bảo trì	Cấu tạo phức tạp hơn, cần bộ điều khiển chuyên dụng
  Chi phí	Giá thành rẻ hơn, phổ biến	Giá cao hơn do có chức năng điều tiết chính xác
  Tốc độ phản hồi	Nhanh, chỉ cần đóng/mở	Chậm hơn vì phải điều chỉnh tuyến tính
  Nguồn tín hiệu	Điện áp AC/DC thông thường	Nhận tín hiệu điều khiển (4-20mA, 0-10V) từ PLC/SCADA
  Độ bền	Cao, ít hỏng hóc	Cao nhưng cần bảo trì định kỳ để đảm bảo chính xác

8. Nhà cung cấp van bướm điện uy tín tại Việt Nam

CÔNG TY TNHH XUẤT NHẬP KHẨU VAN CÔNG NGHIỆP HƯNG PHÁT

• Chuyên nhập khẩu & phân phối van bướm điện chính hãng từ Hàn Quốc, Đài Loan, Nhật Bản, Châu Âu.

• Đa dạng sản phẩm: van bướm điện ON/OFF, tuyến tính, inox, gang, nhựa.

• Cam kết: hàng mới 100%, bảo hành 12 tháng , giá tốt nhất.

• Địa chỉ: 209 Quốc Lộ 1A, P. Bình Hưng Hòa, Q. Bình Tân, TP. HCM.

• Hỗ trợ kỹ thuật & giao hàng toàn quốc.

9. Kết luận

Van bướm điện là giải pháp tối ưu cho hệ thống đường ống hiện đại, giúp điều khiển chính xác, tiết kiệm nhân lực và tăng hiệu quả vận hành. Với ưu điểm vượt trội về độ bền, tính năng và khả năng tự động hóa, sản phẩm này đang ngày càng được sử dụng phổ biến trong nhiều ngành công nghiệp.

👉 Nếu bạn cần tư vấn & báo giá van bướm điện chính hãng, hãy liên hệ ngay Hưng Phát – Nhà phân phối van công nghiệp hàng đầu tại Việt Nam.
