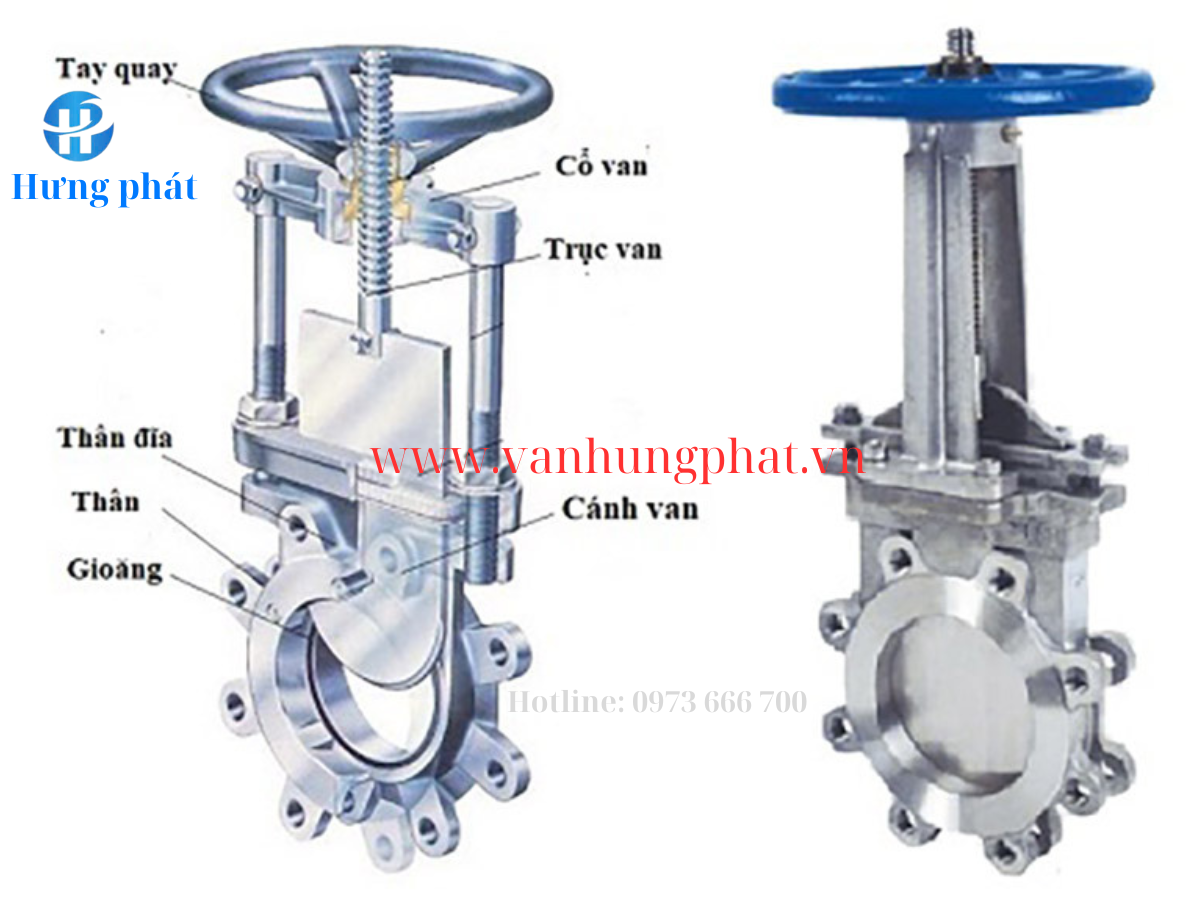

Cấu tạo của van dao inox toàn bộ

Van dao inox có cấu tạo đơn giản, bao gồm các bộ phận chính sau:

• Thân van: Được làm từ inox SS304 có dạng hình trụ với hai đầu bích để kết nối với đường ống.
• Đĩa van: Cũng được làm từ inox SS304, có dạng hình chữ nhật mỏng, giống như một lưỡi dao. Đĩa van di chuyển lên xuống để đóng mở van.
• Trục van: Nối liền với đĩa van, giúp đĩa van di chuyển lên xuống khi thao tác tay quay.
• Tay quay: Dùng để điều khiển van đóng mở.
• Gioăng làm kín: Giúp van kín khít, ngăn chặn rò rỉ lưu chất.

Cấu tạo của van cổng dao

Loại van cổng này có cấu tạo tương đối đơn giản, được kết nối từ các bộ phận sau để mang đến một thiết bị hoàn chỉnh, khép kín.

Thân van

Là bộ phận quan trọng và có kích thước lớn nhất. Thân van nằm ở bên ngoài, có chức năng chứa đựng và bảo vệ các bộ phận khác bên trong.

Thường được chế tạo từ các loại hợp kim cứng như inox, gang, đồng, thép,… có khả năng chống chịu tốt, không bị nứt vỡ khi xảy ra va đập mạnh, chịu được áp lực và nhiệt độ lớn.

Bên ngoài thân van được phủ một lớp epoxy cao cấp giúp van không bị oxy hóa, giữ được tính thẩm mỹ cao và sử dụng được lâu dài.

Đĩa van

Hay còn được gọi là lưỡi dao, là bộ phận tiếp xúc trực tiếp với dòng chảy của lưu chất, có chức năng đóng mở để ngăn chặn hoặc cho phép lưu chất đi qua van.

Đĩa van thường được làm bằng inox, thép chắc chắn. Bởi thông thường, áp lực dòng chảy của lưu chất khá lớn lớn, chỉ có những loại hợp kim có tính chất bền vững, độ cứng cao thì mới có khả năng đóng mở hiệu quả, không bị gãy, không bị ăn mòn hay oxy hóa quá nhanh dẫn đến hư hỏng, gây rò rỉ lưu chất ra môi trường bên ngoài.

Trục van

Hay còn được gọi là ty van, được thiết kế với dạng hình trụ thon dài, là bộ phận truyền động, nằm giữa và kết nối trực tiếp tay quay vô lăng và đĩa van.

Vì chức năng nhận lực nên trục van sẽ được chế tạo từ các loại hợp kim cứng như inox, thép,… có khả năng chịu được áp lực lớn và nhiệt độ cao.

Bộ phận điều khiển

Thường sử dụng phương thức thủ công là tay quay vô lăng, vận hành trực tiếp bằng tác động lực từ còn người. Ngoài ra còn có thể sử dụng phương thức tự động bằng điều khiển điện, điều khiển khí nén thông qua bộ truyền động.

Bộ điều khiển được kết nối trục van, khi muốn mở van, chúng sẽ tạo ra một lực momen xoắn làm xoay trục van, kéo đĩa van rời khỏi vị trí của chúng để lưu chất có thể di chuyển qua van dễ dàng.
