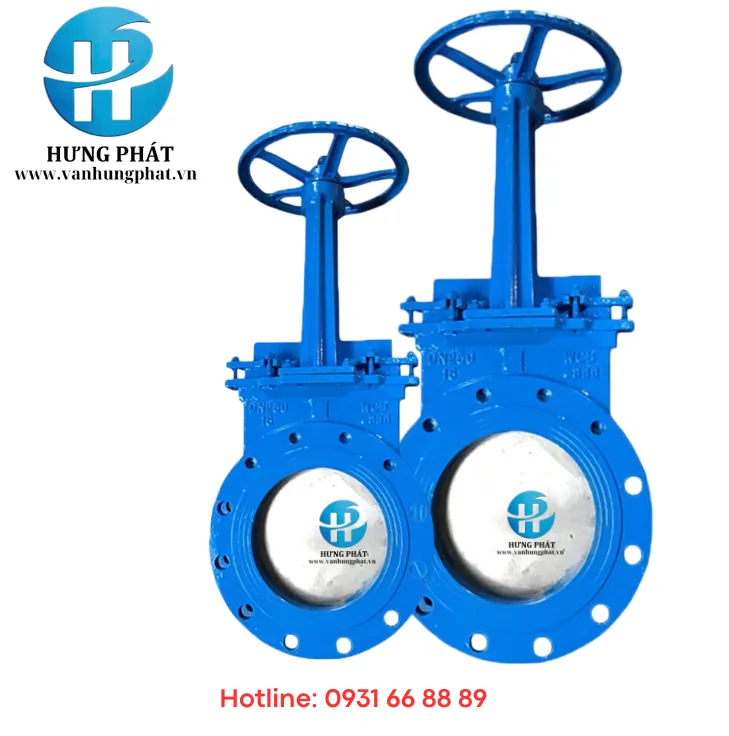

Van dao thép WCB - DN 80

I. Giới thiệu, van dao thép là gì?

Van dao thép là sản phẩm van dao được làm 100% hoàn toàn từ kim loại thép WCB. Vật liệu thép WCB là nguyên liệu chịu được nhiệt độ cao, chịu được áp lực cao và đặc biệt nó chuyên dùng các hệ thống nước, nước biển, xăng, dầu và hơi nóng.

Van cổng dao thép WCB vận hành đóng mở nhờ hệ thống tay quay vô lăng, ngoài ra cải tiến lên có thế đóng mở bằng điện điều khiển và khí nén điều khiển van. Van dao thép được chế tạo phần đĩa và thân dẹp móng, đĩa van nâng lên hạ xuống theo trục van quay. Với cơ cấu hoạt động nâng lên hạ xuống phù hợp cho các hệ thống nghành bộ công nghiệp, thực phẩm, dược phẩm, thức ăn chăn, vật liệu xây dựng.

Van cửa dao thép WCB được làm từ nhiều kích cỡ, nhiệt độ, áp lực, kiểu kết nối, chức năng

Ứng dụng van dao thép

Van dao thép được sử dụng rộng rãi ở nhiều hệ thống silo, dẫn truyền các vật liệu có hạt cứng, bột kết dính, cùng tìm hiểu các hệ thống chi tiết hơn dưới đây:

• Van dao thép ứng dụng cho nghành bột giấy
• Van dao thép ứng dụng cho silo xi măng
• Van dao thép ứng dụng cho hệ thống silo bột đá
• Van dao thép ứng dụng cho máy sản xuất cà phê
• Van dao thép dứng dụng cho nhà máy sản xuất tinh bột sắn
• Van dao thép ứng dụng cho hệ thống nhà máy thủy điện
• Van dao thép ứng dụng cho hệ thống nhà máy nhiệt điện
• Van dao thép ứng dụng cho hệ thống nhà máy xử lý nước thải
• Van dao thép ứng dụng hầu hết các hệ thống silo vật liệu xây dựng

Quý khách trước khi quyết định đặt mua van dao thép cần lưu ý thông số của hệ thống như kích cơ ống bao nhiêu, nhiệt độ bao nhiêu, áp lực bao nhiêu, chức năng, vật liệu, kiểu kết và nguồn gốc xuất xứ. Việc lựa chọn đúng dòng van dao thép chất lượng cho hệ thống giúp tiết kiệm chi phí, gia tang tuổi thọ, hiểu quả vận hành, an toàn cho người sử dụng.

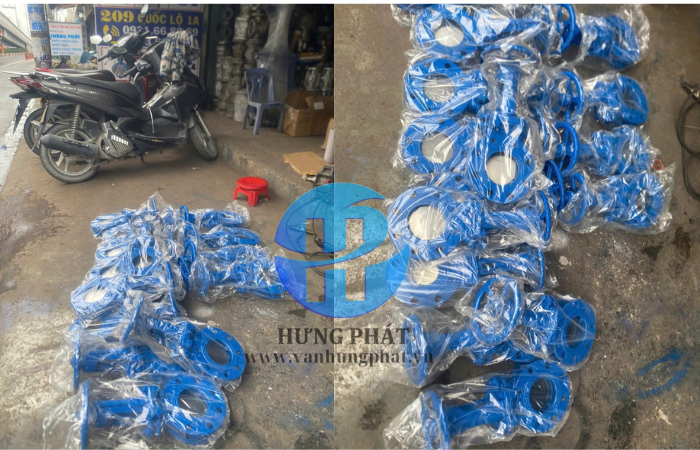

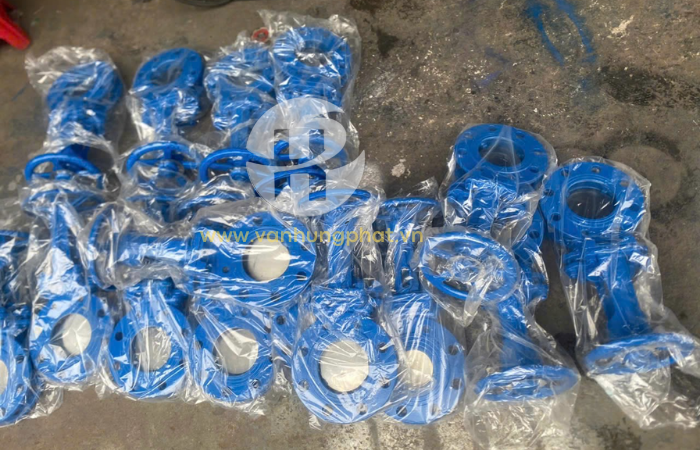

Một số hình ảnh van cổng dao thép

Cấu tạo và nguyên lý hoạt động của van cổng dao thép

1.Cấu tạo van cổng dao thép

Van công dao thép cấu tạo gồm các thành phần chính sau:

a.Bộ phận thân van

Bộ phận thân van được cấu tạo với chất liệu thép không rỉ, là bộ phận chịu áp lực cho van, đồng thời cũng là bộ phận liên kết các chi tiết của van lại với nhau. Hai đầu của thân được thiết kế dạng mặt bích, để có thể liên kết với mặt kết nối của đường ống.

b.Bộ phận cổ van

Bộ phận cổ van được cấu tạo với chất liệu cùng với thân van được gắn vào đầu của thân van bằng các bulong, cổ van có chức năng cố định và nâng đỡ bộ phận điều khiển van .

c.Bộ phận trục van

Bộ phận trục van được cấu tạo với chất liệu thép không rỉ, với đầu dưới của trục ty được gắn với cánh van ( đĩa van ) , đầu trên của trục ty được gắn với bộ phận điều khiển. Trục van là bộ phận truyền chuyển động giúp van hoạt động đóng mở.

d.Bộ phận cánh van (đĩa van)

Bộ phận cánh van được cấu tạo với chât liệu Thép không rỉ, có độ bền cao, chịu được áp lực lớn, và nhệt độ cao, cánh van là bộ phận tiếp xúc trực tiếp với các lưu chất trong đường ống, được gắn với, đầu dưới của trục ty có nhiệm vụ ngăn chặn hoặc cho phép lưu chất đi qua van .

e.Bộ phận tay quay

Bộ phận tay quay được cấu tạo với chất liệu thép, được gắn trên phần cổ van, có nhiệm vụ điều khiển van hoạt động đóng mở.

Nguyên lý hoạt động của van cổng dao thép

Van dao thép hoạt động khá đơn giản. Khi van đang ở trạng thái đóng, nếu muốn mở van ta quay, tay quay theo chiều ngược kim đồng hồ lúc này trục ty van di chuyển lên theo chiều thẳng đứng, kéo theo cánh van (đĩa van) lên cao tạo nên hiện tượng mở van.

Khi muốn đóng van ta quay, tay quay theo chiều kim đồng hồ lúc này trục van di chuyển xuống, đồng thời đẩy van di chuyển xuống tạo nên hiện tượng đóng van, ngăn chặn lưu chất không cho đi qua van. Van khi ở trạng thái mở hoàn toàn cánh van ở ngoài đường chảy lưu chất, cho phép toàn bộ lựu chất chảy qua mà không bị giảm áp, hay giảm lưu lượng.
