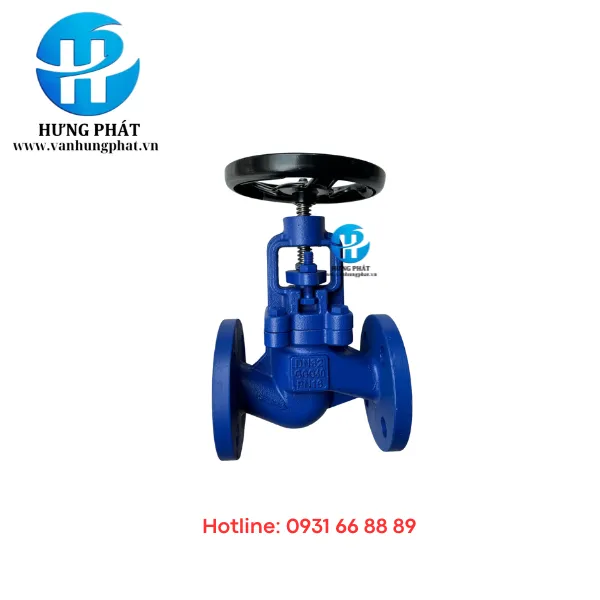

Van cầu hơi chữ ngã PN16 DN 65

Van cầu hơi chữ ngã hay gọi Van cầu bằng tiếng anh là Globe Valve là loại van được sử dụng để điều tiết lưu lượng dòng chảy trong hệ thống đường ống.

Van cầu hơi chữ ngã là loại van được sử dụng nhiều trong lĩnh vực hệ thống đường hơi, lo áp xuất …. Van cầu hơi được cấu tạo từ gang, thép hoặc inox có khả năng làm việc ở môi trường có nhiệt độ cao

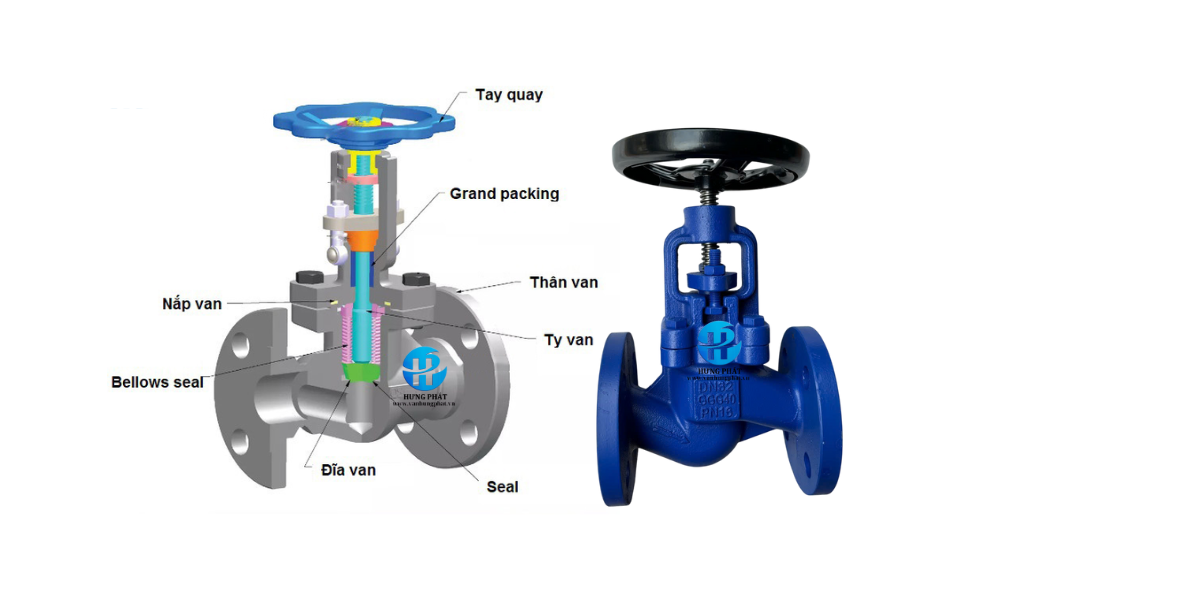

Cấu tạo Van cầu hơi chữ ngã

– Van cầu hơi bao gồm các bộ phận chính như sau’;

• Thân van cầu thường được đúc từ những kim loại chịu lực và nhiệt độ cao như. Gang, thép, inox
• Nắp van; Là bộ phận nằm phía trên của thân van được liên kết với thân van bằng ren và bu lông nên có thể tháo ra để về sinh, và bảo chì
• Đĩa van; Là bộ phận đóng/mở của van được hoạt động dựa trên bộ điều kiển van. Đĩa van được chế tạo bằng những kim loại chống ăn mòn cao như inox, crom…
• Trục van; Trục van là bộ phận kết đĩa van& tay quay có tác dụng truyền lực từ bộ phận điều khiển tay quay tới đĩa van
• Tay quay; Là bộ phận điều khiển của van, tay quay thường được làm từ gang
• Gioăng làm kín; Là bộ phận làm kín chống rò rỉ lưu chất ra ngoài.



  IV. Nguyên lý hoạt động & ứng dụng của Van cầu hơi chữ ngã DN40

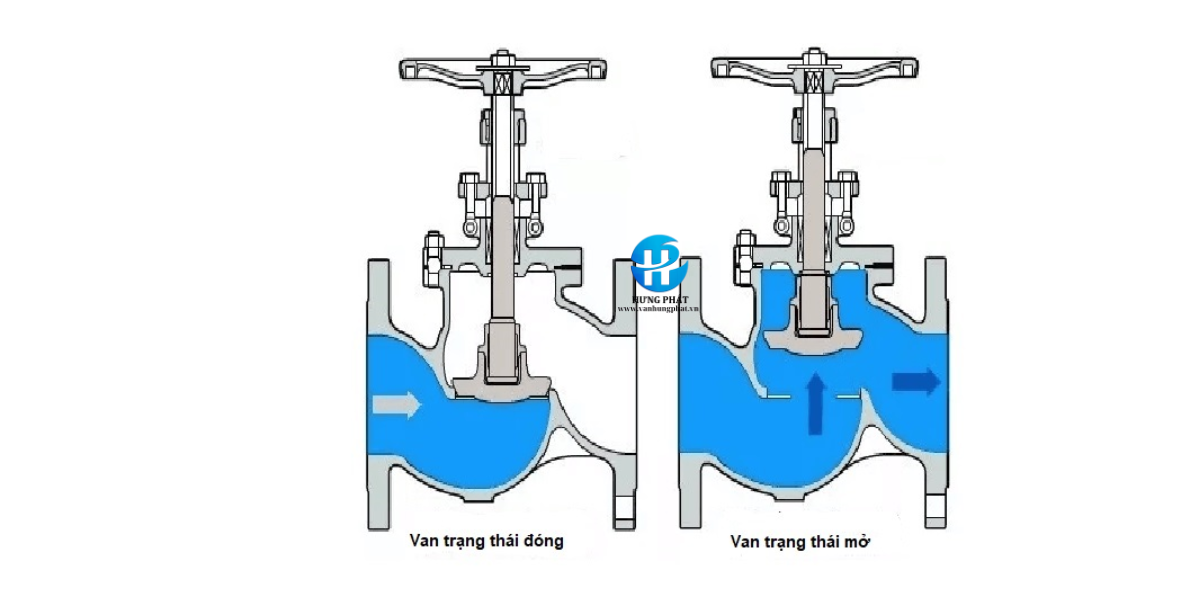

  a) Nguyên lý hoạt động

• Van cầu vận hành nhờ hệ thống truyền đồng lực Tay quay – Trục van – Đĩa Van
• Khi ta quay vô lăng,Tay quay ngược chiều kim đồng hồ Đĩa van sẽ từ từ nâng lên khỏi vách ngăn là trong trạng thái mở và lưu chất xẽ cháy qua hệ thống
• Khi ta quay vô lăng theo chiều kim đồng hồ đĩa van sẽ hạ xuống giữ vách ngăn nhất định, thí lúc đó đang trong trạng thái đóng và dòng lưu chất hoàn toàn không chảy nữa

•

  b) Ứng dụng của van cầu hơi

  – Van cầu hơi được ứng dụng phổ biến nhất là kiểm soát lưu lượng của dòng lưu chất trong hệ thống đường ống

  – Nồi hơi và hơi nước; Van cầu dùng cho hơi nóng dùng để điều tiết hơi nóng từ lò hơi, nồi hơi phân phối cho hệ thống
