Trong hệ thống đường ống công nghiệp, việc kiểm soát hướng dòng chảy của lưu chất là yếu tố cực kỳ quan trọng. Nếu không có thiết bị kiểm soát phù hợp, hiện tượng dòng chảy ngược có thể gây ra nhiều sự cố nghiêm trọng như hư hỏng máy bơm, giảm hiệu suất hệ thống và gây mất an toàn cho toàn bộ dây chuyền sản xuất.
Để giải quyết vấn đề này, van một chiều được sử dụng như một thiết bị bảo vệ quan trọng trong hệ thống. Trong số các loại van một chiều hiện nay, van 1 chiều cối inox là dòng sản phẩm được sử dụng rất phổ biến nhờ thiết kế nhỏ gọn, khả năng chống ăn mòn cao và hoạt động ổn định trong nhiều môi trường khác nhau.
Van 1 chiều cối inox là loại van cho phép lưu chất đi theo một chiều nhất định và tự động đóng lại khi dòng chảy đảo chiều. Nhờ cơ chế hoạt động hoàn toàn tự động, van giúp bảo vệ hệ thống mà không cần sự can thiệp của con người.
Sản phẩm này thường được sử dụng trong nhiều hệ thống như:
- hệ thống khí nén công nghiệp
- hệ thống cấp thoát nước
- hệ thống hơi nóng
- hệ thống hóa chất
- hệ thống nhà máy thực phẩm
- hệ thống xử lý nước
Nhờ vật liệu inox 304 hoặc inox 316, van có khả năng chống gỉ sét và chống ăn mòn tốt, giúp thiết bị hoạt động bền bỉ trong thời gian dài.
Van 1 chiều cối inox là gì?

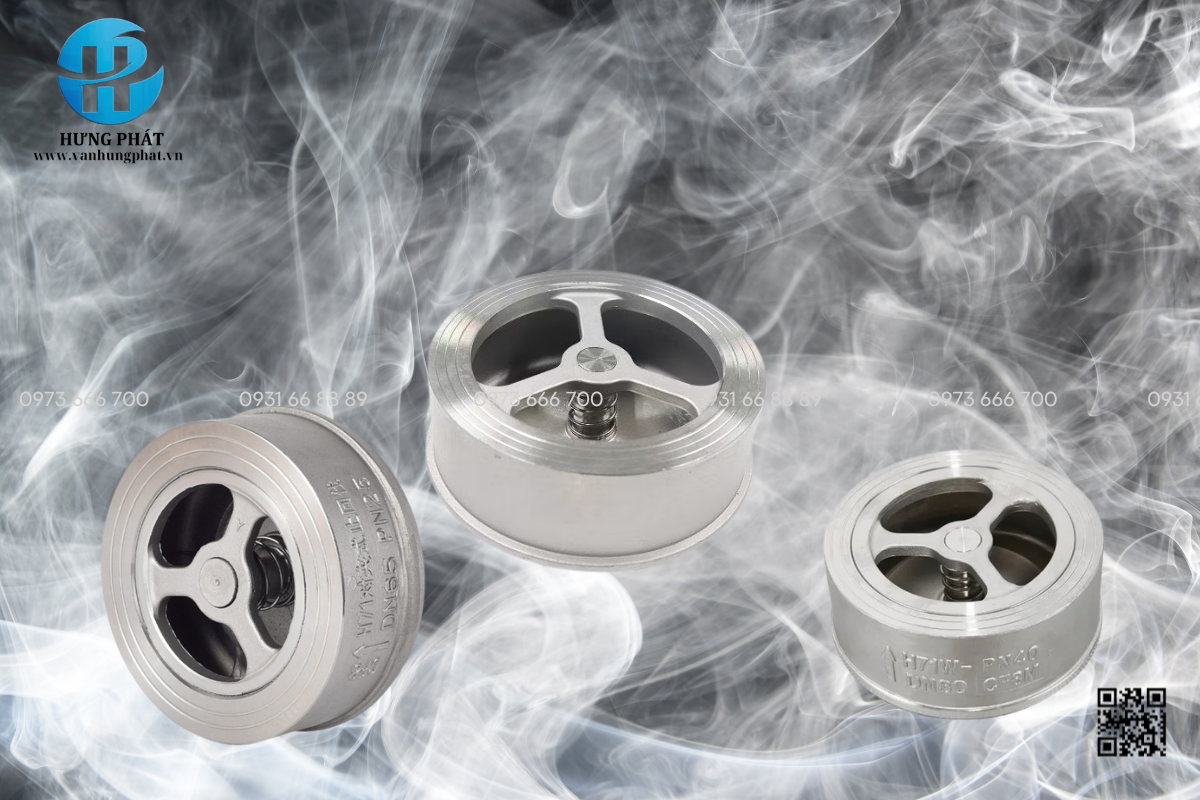

Van 1 chiều cối inox (Stainless Steel Check Valve) là thiết bị cơ khí dùng để kiểm soát hướng dòng chảy của lưu chất trong đường ống. Van cho phép dòng chảy đi qua theo một hướng duy nhất và ngăn chặn hoàn toàn dòng chảy ngược.
Điểm đặc trưng của loại van này là:
- thiết kế dạng cối nhỏ gọn
- lắp đặt kẹp giữa hai mặt bích (wafer)
- sử dụng lò xo inox hỗ trợ đóng van
- độ kín cao
So với các loại van một chiều khác như van lá lật hoặc van cửa, van cối inox có nhiều ưu điểm hơn như:
- kích thước nhỏ gọn
- đóng nhanh
- giảm hiện tượng búa nước
- độ bền cao
Chính vì vậy, loại van này được sử dụng rất phổ biến trong các hệ thống khí nén và đường ống công nghiệp.

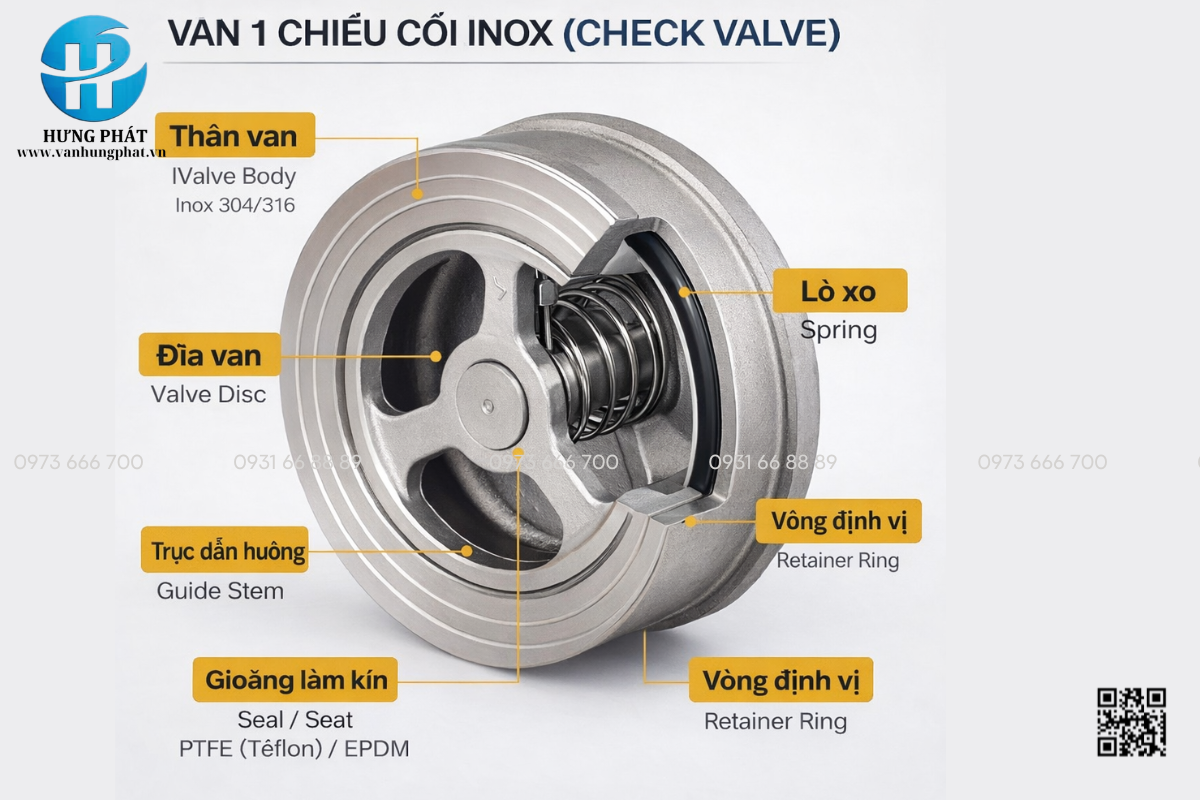

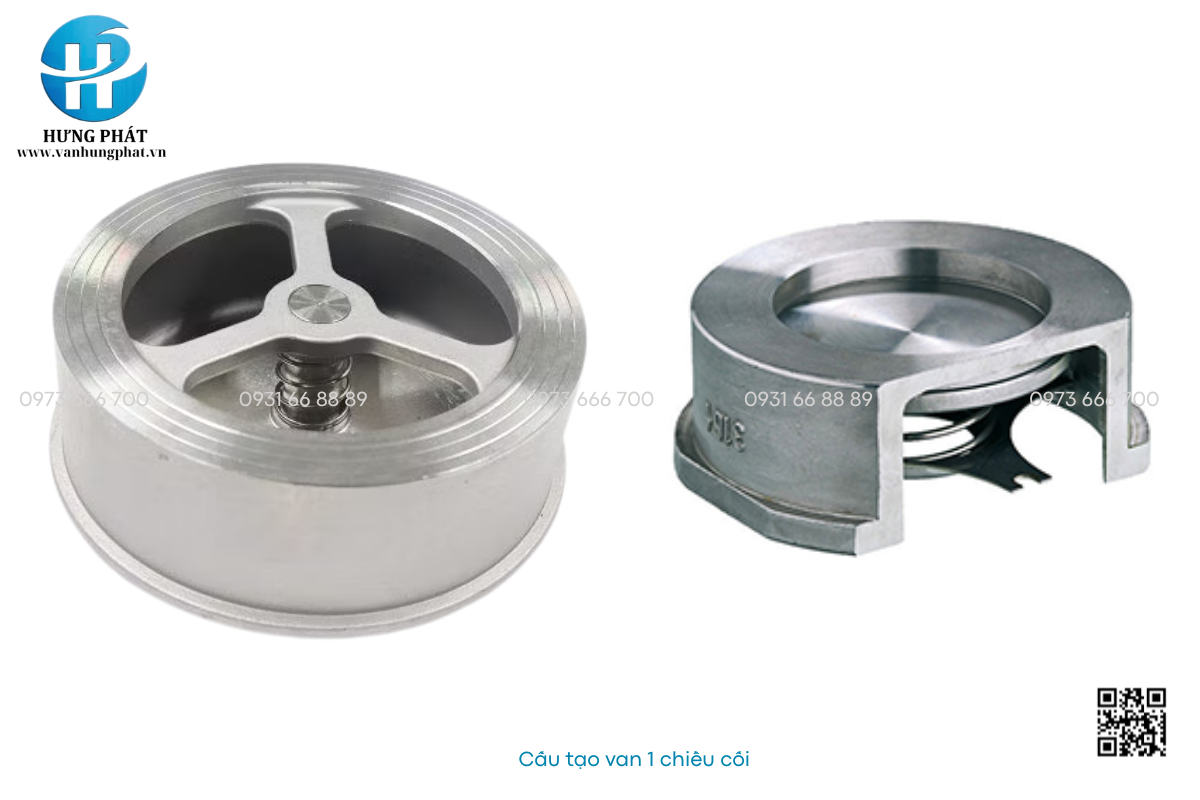

Cấu tạo van 1 chiều cối inox
Dựa theo hình cấu tạo sản phẩm, van gồm các bộ phận chính sau:
Thân van (Valve Body)
Thân van là bộ phận chính bao bọc toàn bộ cơ cấu bên trong của van.
Đặc điểm:
- vật liệu: inox 304 / inox 316
- khả năng chống ăn mòn cao
- chịu áp lực lớn
- thiết kế dạng wafer
Thân van được gia công chính xác để đảm bảo độ kín và độ bền khi vận hành.
Đĩa van (Valve Disc)
Đĩa van là bộ phận trực tiếp điều khiển dòng chảy qua van.
Chức năng:
- mở khi dòng chảy đi đúng chiều
- đóng lại khi dòng chảy đảo chiều
Đĩa van được làm từ inox chất lượng cao giúp tăng tuổi thọ và giảm ma sát.
Lò xo (Spring)
Lò xo đóng vai trò quan trọng trong việc hỗ trợ đóng van.
Vai trò của lò xo:
- giúp van đóng nhanh khi áp lực giảm
- giảm hiện tượng water hammer
- giữ ổn định hệ thống
Lò xo thường được chế tạo từ inox chống gỉ.
Trục dẫn hướng (Guide Stem)
Trục dẫn hướng giúp đĩa van di chuyển đúng trục.
Chức năng:
- giữ đĩa van ổn định
- giảm ma sát
- tăng tuổi thọ van
Gioăng làm kín (Seal / Seat)
Gioăng làm kín đảm bảo độ kín khi van đóng.
Vật liệu phổ biến:
- PTFE (Teflon)
- EPDM
- kim loại inox
Nhờ gioăng kín, van có thể ngăn rò rỉ lưu chất hiệu quả.
Vòng định vị (Retainer Ring)
Vòng định vị có nhiệm vụ giữ cố định các bộ phận bên trong van.
Vai trò:
- cố định lò xo
- giữ đĩa van
- tăng độ ổn định của van
Nguyên lý hoạt động của van 1 chiều cối inox:
Van hoạt động dựa trên sự chênh lệch áp suất của dòng chảy.
Khi dòng chảy thuận
Áp lực của lưu chất sẽ đẩy đĩa van mở ra, cho phép lưu chất đi qua.
Khi dòng chảy ngược
Lò xo và áp lực ngược sẽ đẩy đĩa van đóng lại, ngăn dòng chảy quay ngược.
Cơ chế này giúp:
- bảo vệ máy bơm
- ổn định áp suất hệ thống
- giảm rủi ro hư hỏng thiết bị
Thông số kỹ thuật van 1 chiều cối inox:
|
Thông số |
Giá trị |
|
|
|
Tên sản phẩm |
Van 1 chiều cối inox |
|
|
|
Tên tiếng Anh |
Stainless Steel Check Valve |
|
|
|
Kiểu van |
Spring Check Valve |
||
|
Kết nối |
Wafer |
||
|
Vật liệu |
Inox 304 / 316 |
||
|
Kích thước |
DN15 – DN200 |
||
|
Áp lực |
PN10 / PN16 / PN25 |
||
|
Nhiệt độ |
-10°C – 200°C |
||
|
Môi trường |
nước, khí nén, hơi |
||
Bảng kích thước van
|
Size |
DN |
L (mm) |
D (mm) |
|
1/2 |
DN15 |
16 |
40 |
|
3/4 |
DN20 |
19 |
47 |
|
1 |
DN25 |
22 |
57 |
|
1.5 |
DN40 |
32 |
82 |
|
2 |
DN50 |
40 |
95 |
|
2.5 |
DN65 |
46 |
110 |
|
3 |
DN80 |
50 |
125 |
|
4 |
DN100 |
60 |
150 |
|
6 |
DN150 |
106 |
210 |
|
8 |
DN200 |
140 |
270 |
Ưu điểm của van 1 chiều cối inox:
Thiết kế nhỏ gọn
Van dạng wafer giúp tiết kiệm không gian lắp đặt.
Độ kín cao
Gioăng PTFE giúp van đóng kín hoàn toàn.
Chống ăn mòn tốt
Vật liệu inox giúp van hoạt động trong môi trường khắc nghiệt.
Độ bền cao
Van có tuổi thọ lên đến nhiều năm.
Giảm búa nước
Cơ cấu lò xo giúp giảm shock áp suất.
Ứng dụng của van 1 chiều inox:
Van được sử dụng rộng rãi trong nhiều ngành công nghiệp.
Hệ Thống Cấp Nước
Giúp ngăn dòng chảy ngược trong hệ thống cấp nước sinh hoạt và công nghiệp.
Hệ Thống Máy Bơm
Được lắp sau máy bơm để bảo vệ bơm khỏi hiện tượng quay ngược.
Ngành Thực Phẩm
Vật liệu inox đảm bảo an toàn vệ sinh thực phẩm.
Ngành Hóa Chất
Khả năng chống ăn mòn giúp van hoạt động tốt trong môi trường hóa chất.
Hệ Thống Khí Nén
Giúp kiểm soát dòng khí và bảo vệ thiết bị.
Báo Giá Van 1 Chiều Cối Inox
Giá van phụ thuộc vào nhiều yếu tố như:
- Kích thước van
- Vật liệu inox
- Tiêu chuẩn sản xuất
- Thương hiệu
Để nhận báo giá van 1 chiều cối inox chính xác và nhanh nhất, khách hàng vui lòng liên hệ trực tiếp với nhà cung cấp.
Cách Lựa Chọn Van 1 Chiều Cối Inox Phù Hợp
Khi lựa chọn van 1 chiều cối inox, cần chú ý các yếu tố sau:
Chọn đúng vật liệu inox
- Inox 201: hệ thống nước thường
- Inox 304: hệ thống công nghiệp
- Inox 316: hóa chất mạnh
Chọn kích thước phù hợp
Kích thước van phải phù hợp với đường kính ống để đảm bảo hiệu quả hoạt động.
Chọn tiêu chuẩn kết nối
Các tiêu chuẩn phổ biến gồm:
- JIS
- DIN
- ANSI
Nhà cung cấp van công nghiệp uy tín!
Địa Chỉ Cung Cấp Van 1 Chiều Cối Inox Uy Tín!
Nếu bạn đang tìm kiếm nhà cung cấp van công nghiệp uy tín, CÔNG TY TNHH XUẤT NHẬP KHẨU VAN CÔNG NGHIỆP HƯNG PHÁT là đơn vị chuyên cung cấp các loại:
- Van bướm
- Van bi inox
- Van cổng
- Van dao
- Van một chiều
- Phụ kiện đường ống
Sản phẩm được nhập khẩu chính hãng, đầy đủ CO – CQ, đảm bảo chất lượng và giá cạnh tranh.
Liên Hệ Báo Giá Van 1 Chiều Cối Inox
CÔNG TY TNHH XUẤT NHẬP KHẨU VAN CÔNG NGHIỆP HƯNG PHÁT
📍 Địa chỉ: 209 Lê Đức Anh, Bình Hưng Hòa, TP Hồ Chí Minh
☎ Hotline: 0931 66 88 89 – 0973 666 700
📧 Email: saleshungphatinfo@gmail.com
Hưng Phát cam kết mang đến cho khách hàng:
- Sản phẩm chất lượng cao
- Giá thành cạnh tranh
- Giao hàng nhanh toàn quốc
- Tư vấn kỹ thuật chuyên nghiệp
Hưng Phát – Niềm tin của mọi công trình
Các câu hỏi khi mua van 1 chiều .
Van 1 chiều cối inox dùng để làm gì?
Van 1 chiều cối inox được dùng để ngăn dòng chảy ngược trong hệ thống đường ống. Thiết bị này giúp bảo vệ máy bơm và ổn định áp suất trong hệ thống.
Van 1 chiều inox có những loại nào?
Các loại phổ biến gồm:
- van một chiều cối inox .
- van một chiều lá lật .
- van một chiều mặt bích .
- van một chiều wafer .
Nên chọn inox 304 hay inox 316?
- inox 304: dùng cho nước và khí
- inox 316: dùng cho hóa chất và môi trường ăn mòn
