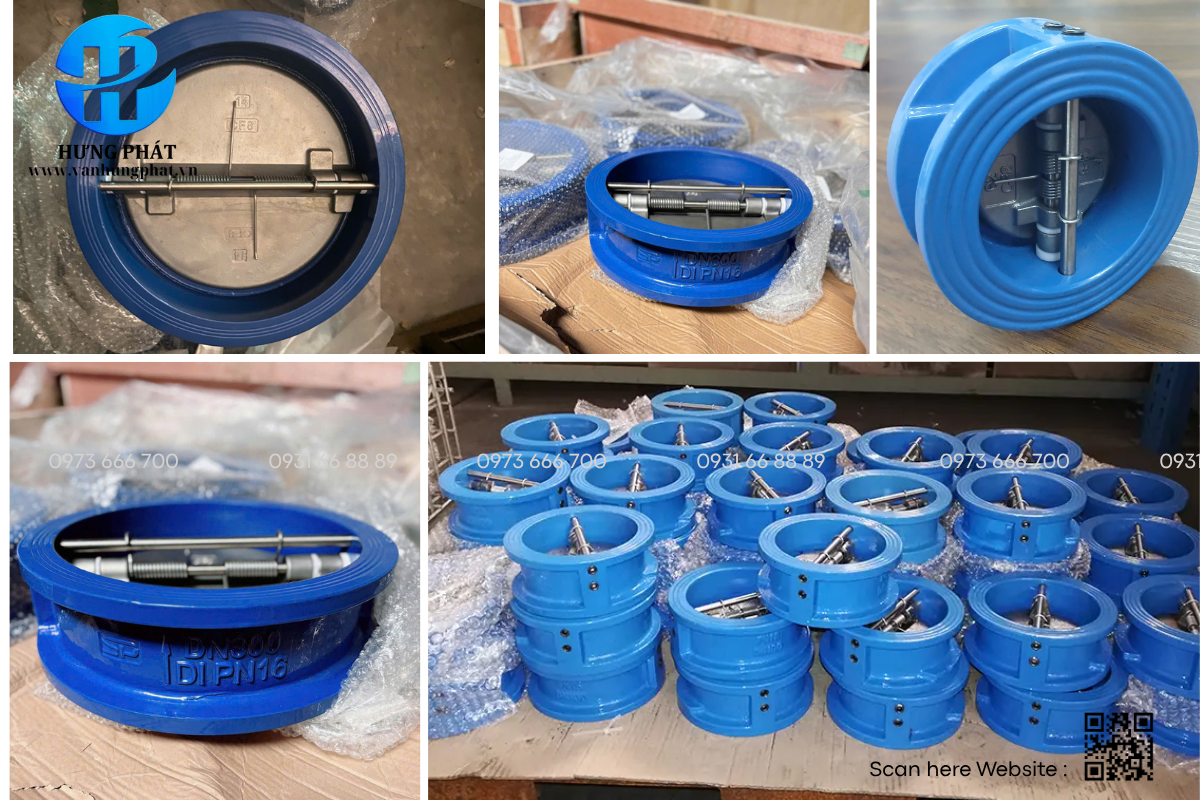

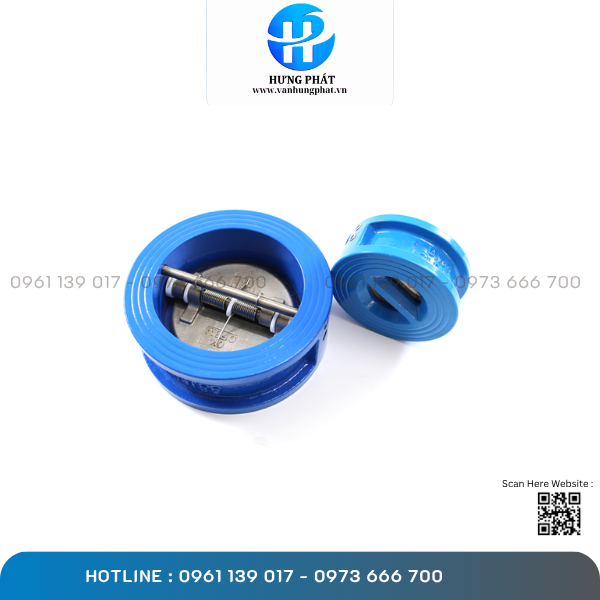

Van Một Chiều Cánh Bướm Gang hay van bướm 1 chiều là loại van công nghiệp được lắp đặt trên hệ thống đường ống với chức năng kiểm soát và điều hướng dòng lưu chất đi qua van. Van được thiết kế với khả năng chỉ cho phép dòng chảy đi theo một hướng duy nhất và ngăn dòng chảy ngược về hệ thống.

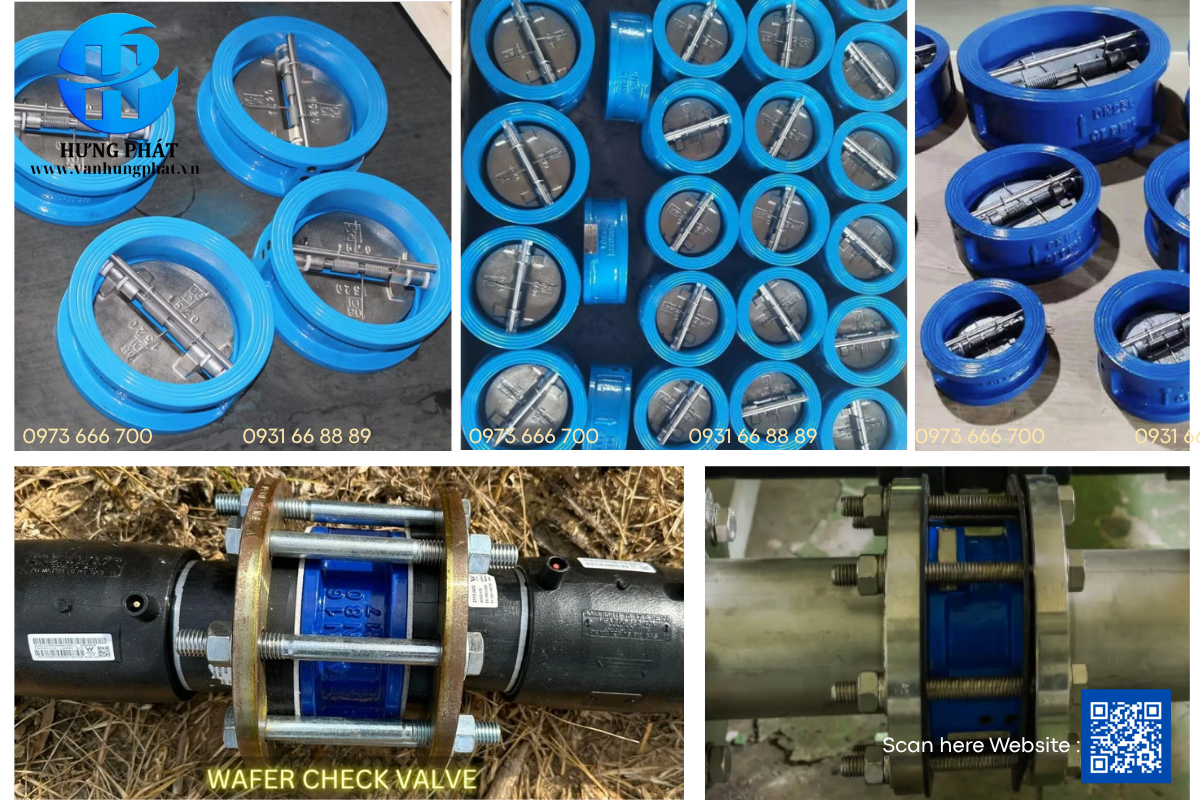

Van Một Chiều Cánh Bướm Gang sử dụng kết nối chính là treo wafer. Cho nên phù hợp với các môi trường cũng như vị trí làm việc chật hẹp.

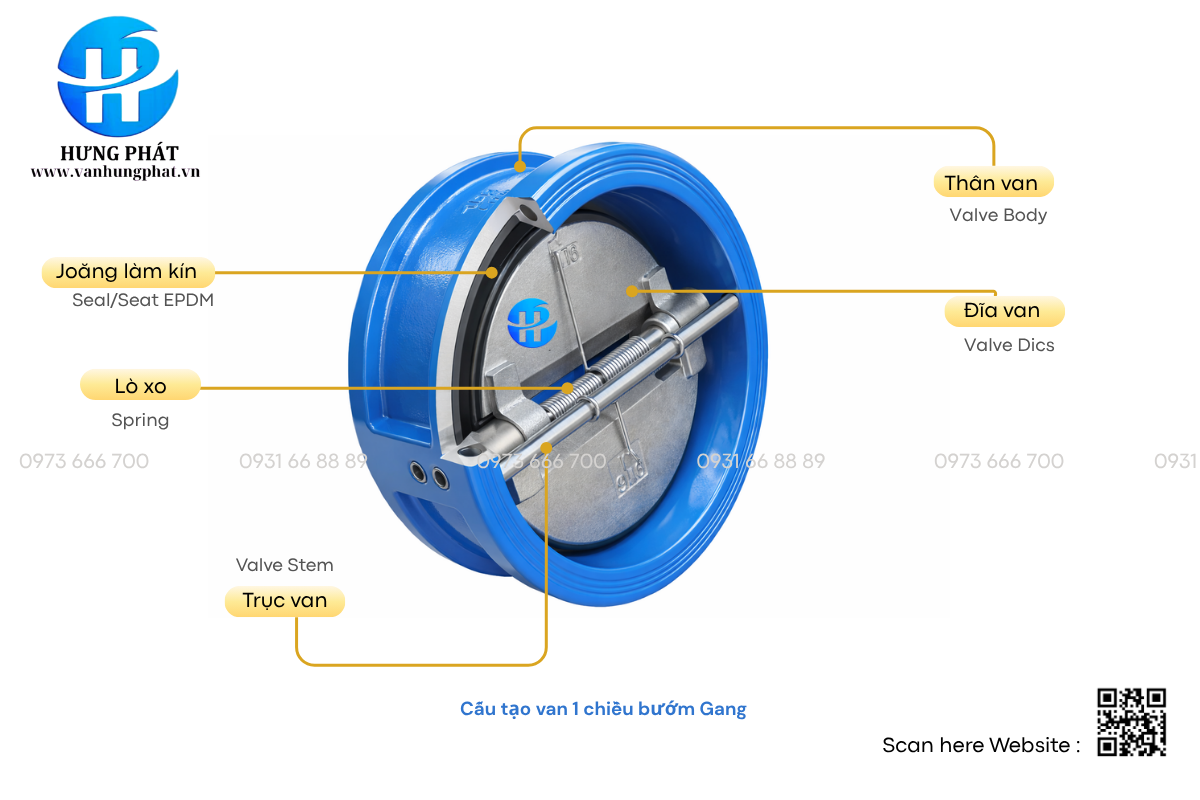

Nguyên lý hoạt động của van 1 chiều cánh bướm

Như đã nói, van 1 chiều bướm là một thiết bị được vận hành hoàn toàn tự động thông qua áp lực dòng chảy lưu chất mà không phụ thuộc vào bất cứ tác nhân nào khác. Thiết bị này thường được lắp đặt tại đầu vào hệ thống, đầu ra của máy bơm để ngăn chặn chảy ngược hiệu quả.

Khi không có dòng lưu chất chảy qua, van sẽ ở trạng thái đóng hoàn toàn. Khi thực hiện bơm một lượng chất lỏng vào hệ thống, áp lực từ dòng chảy sẽ tác động lên đĩa van.

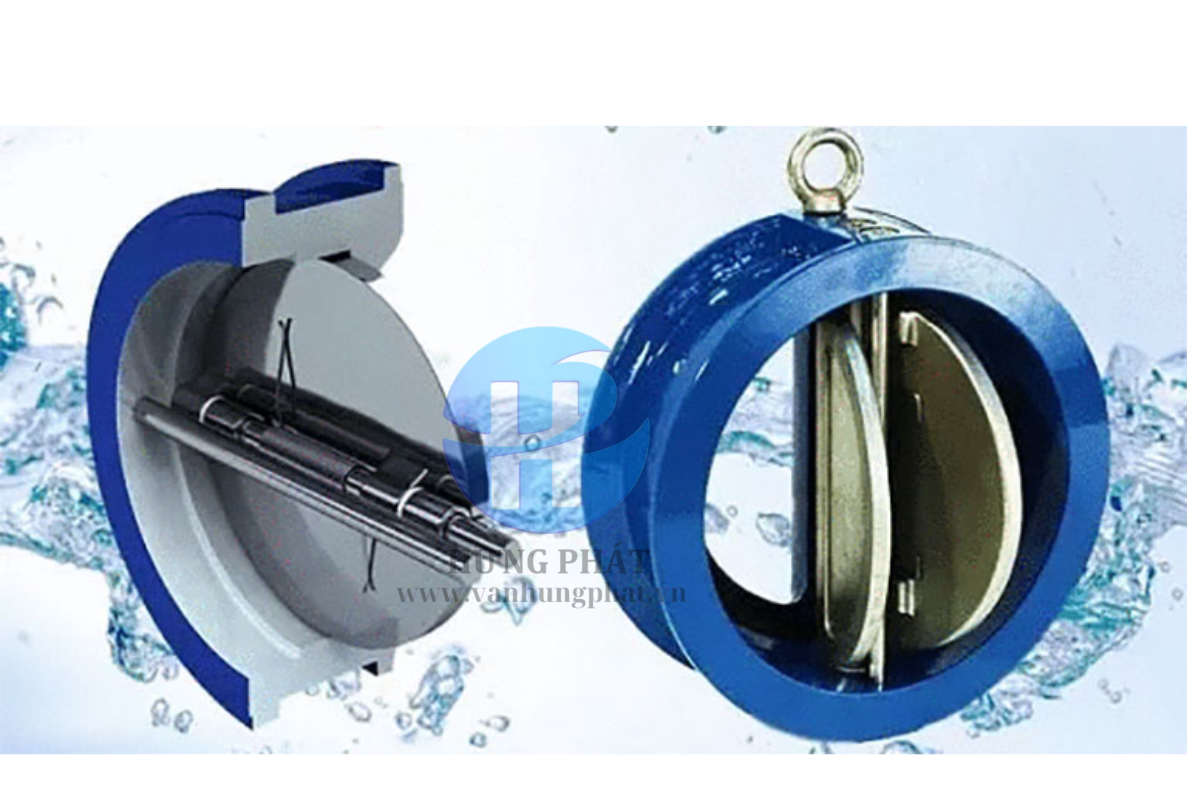

Đĩa van đang nằm chắn lại cửa van sẽ bị dòng chảy lưu chất đẩy xoay quanh trục van một góc 90 độ, chia cửa van thành 2 phần bằng nhau để dòng chảy dễ dàng lưu thông qua. Nhờ vào lực nén của lò xo mà đĩa van được cố định chắc chắn tại vị trí mở mà không gây cản trở hay rung lắc.

Khi ngắt kết nối, dòng chảy bắt đầu ngừng lại, áp lực từ dòng chảy tác động lên đĩa van cũng yếu dần. Không còn bị cản trở, lò xo đàn hồi sẽ nhanh chóng bung ra, đẩy đĩa van về vị trí ban đầu, ngăn chặn không cho lưu chất vừa đi vào hệ thống trào ngược lại ra ngoài.
